Gear Shafts

ቪጎር ለ Gear Reducer፣ ኤሌክትሪክ ሞተር እና ብሬክ ሞተር ከፍተኛ ትክክለኛ የማርሽ ዘንጎችን ይፈጥራል። በሁለቱም በሲኤምኤም እና በልዩ የመለኪያዎች ሙሉ ስብስብ ለመስመራዊ መቻቻል እና ለጂኦሜትሪክ መቻቻል መመርመር።

የማርሽ ዘንግ ቶርሽንን እንዲሁም የመቁረጥን ጭንቀት በሚሸከመው ሙሉ ስርጭት ውስጥ እንደ አስፈላጊ አካል ሊገለጽ ይችላል።

የማርሽ ሳጥኑ ወይም ስርጭቱ በመሠረቱ ፍጥነቱን በመጨመር ወይም በመቀነስ ፣መዞርን በመቀየር ፣የመኪና ዘንግ አቅጣጫን በመቀየር ወይም በማሽከርከር የኃይል አፕሊኬሽኑን ለመከታተል የሚተገበር ስርዓት ነው።

እያንዳንዱ የማርሽ ሳጥን የግቤት ጎን እና የውጤት ጎን አለው። ኢነርጂ በውጤቱ ዘንግ ወደ ግቤት ዘንግ ይወሰዳል ይህም በማርሽ ጥምርታ እና በማርሽ እራሱ ላይ ተመስርቶ በተለያየ ፍጥነት ይሠራል.

የግቤት ዘንግ እንደገና ከሞተር ጋር በቀጥታ ተያይዟል በዚህም የሞተርን ፍጥነት ይቆጣጠራል. የተመረተውን ማሽከርከር በተጠመደ ጊርስ ይታገሣል እና መቆጣጠሪያውን በማርሽ ሳጥን አውታረመረብ ውስጥ ለማምጣት ያመቻቻል።

ቴክኒካዊ መለኪያ

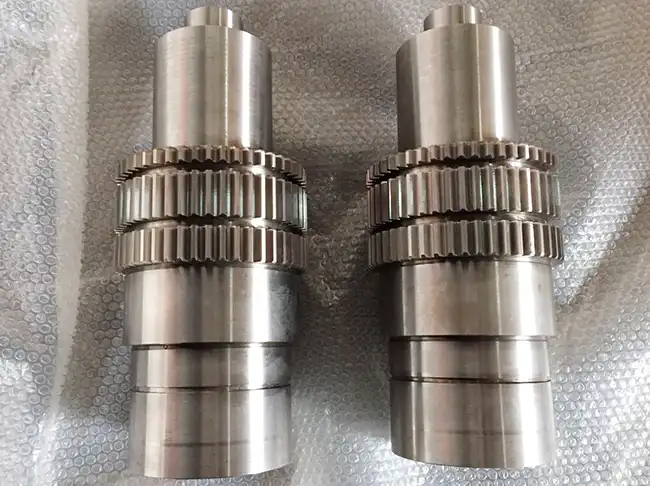

Gear Shafts ማሳያ

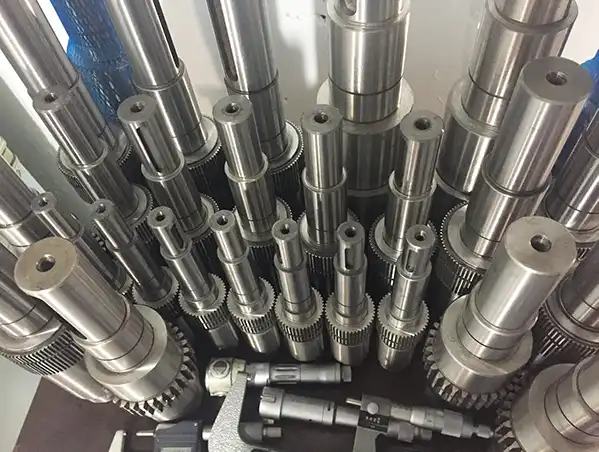

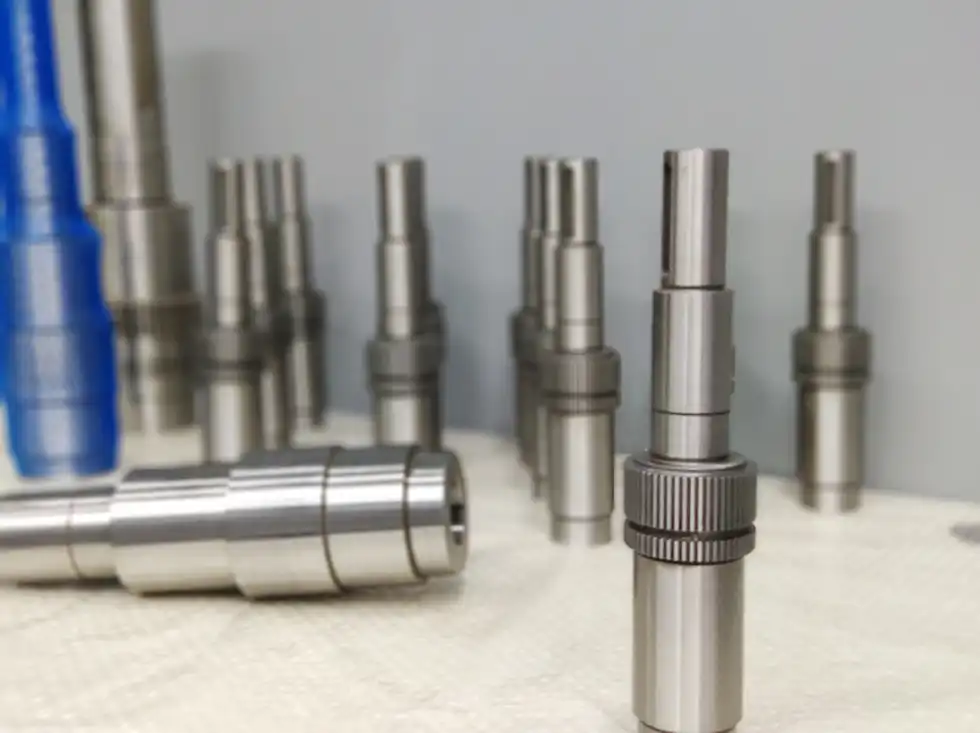

የ Gear Shaft ዝርዝሮች ማሳያ

ዘንግ ምንድን ነው?

አንድ ዘንግ በተለምዶ የሚሽከረከር የማሽን አካል ሆኖ ይገለጻል። መሣሪያው በአብዛኛው በክልል ክልል ውስጥ ክብ ነው. ይህ ኃይልን ከአንድ የተወሰነ ክፍል ወደ ሌላ የተወሰነ ክፍል ለማስተላለፍ ያገለግላል። ይህ ደግሞ ኃይልን ከኃይል አምራች ማሽነሪዎች ወደ ኃይል መምጠጫ ማሽነሪዎች ማስተላለፍ ተብሎም ሊገለጽ ይችላል።

ዘንጎች በማሽኖች ውስጥ እንደ አስፈላጊ አካል ይቆጠራሉ. አብዛኛውን ጊዜ የማሽኑን ማዞሪያ ክፍሎች እንደ ፑሊ እና ጊርስ ይጠቀማሉ። በተጨማሪም፣ በጠንካራው የማሽን መኖሪያ ቤት ተሸካሚ ማረፊያ ይደገፋሉ። ዘንጎች ከአንድ የተወሰነ አባል ወደ ሌላ የሚሽከረከር ወይም ከእሱ ጋር የተያያዘ ወይም በእሱ የሚደገፍ ኃይልን ለማስተላለፍ ይረዳሉ. ስለሆነም በማጎንበስ እና በአባላቱ በሚደግፉት ምላሽ ምክንያት በኃይል መተላለፉ ምክንያት በእነሱ ላይ ጥንካሬ ታይቷል ።

Gear ስትል ምን ማለትህ ነው?

Gear በአጠቃላይ ከተወሰነ ዘንግ ወደ ሌላ የተወሰነ ዘንግ ኃይልን ለማስተላለፍ ሙሉ ለሙሉ የተለየ የሲሊንደሪክ ጥርስ ያለው በተፈጥሮ ውስጥ በሮለር ወይም በሲሊንደሪክ ጥርሱ መልክ የተሠራ አካል ነው ። በአብዛኛው የሚያገለግለው የተለያዩ ፍጥነቶችን እና የማሽከርከር ሬሾዎችን ለማግኘት ወይም የሚነዳውን ዘንግ እና የመንዳት ዘንግ አቅጣጫን ለመቀየር ነው።

እንደ ገመድ ድራይቭ ፣ ሰንሰለት ድራይቭ ፣ ቀበቶ ድራይቭ ፣ ወዘተ ያሉ የኃይል ማስተላለፊያ መሳሪያዎች የተለያዩ ዓይነቶች አሉ ። ሆኖም ፣ የማርሽ ስርዓቶች ዋነኛው ጠቀሜታ በአሽከርካሪዎች እና በማሽከርከር አባላት መካከል ምንም ወይም ከሞላ ጎደል እዚህ ግባ የሚባል መንሸራተት የለውም። ብዙ ጊዜ ማርሽ ጥቅም ላይ የሚውለው በሚነዳው ዘንግ እንዲሁም እንደ መኪና ወይም ሞተር ሳይክል በሚነዱ ዘንጎች መካከል አጭር ርቀት ሊታወቅ በሚችልበት ጊዜ ነው። በዚህ ዐውደ-ጽሑፍ, የማርሽ ዘንግ አስፈላጊ ነው. የማርሽ ዘንግ በእያንዳንዱ ክፍል ላይ ካለው የማርሽ ኩርባዎች ጋር በተጠላለፈ የማርሽ ዘንግ በኩል ይተዋወቃል። እንደ Spiral Bevel ያሉ Gear በትክክል በተሠሩ ዘንጎች ላይ ጥቅም ላይ የሚውሉ የማርሽ መገለጫዎች የተለመደ ምሳሌ ነው።

Gear Shaft ቁልፍ

የማርሽ ዘንግ ቁልፍ ወይም በቀላሉ ዘንግ ቁልፍ በጊር ማዞሪያው ክፍል እና በማስተላለፊያው ዘንግ መካከል ግንኙነት ለመፍጠር የሚያገለግል የማሽን አካል ነው። የ Gear shaft ቁልፍ ተግባር እና እንዲሁም የቁልፍ መንገዱ በ hub እና ዘንግ መካከል ያለውን አንጻራዊ እንቅስቃሴ ይከላከላል። ስለዚህ የማሽከርከርን ስርጭትን ይፈቅዳል.

የማርሽ ዘንግ ቁልፉ እንዲስተካከል ማዕከሉ ቁልፍ መንገዱ እና ዘንግ ቁልፍ መቀመጫ ሊኖረው ይገባል። እዚህ ላይ የግማሽ ዘንግ ቁልፍ የቁልፉን መቀመጫ እና የግማሽ ቁልፉ ቁልፉን ለመጠገን እንደሚፈቅድ መጠቀስ አለበት.

ስለዚህ አጠቃላይ ውህደቱ እንደ የቁልፍ መገጣጠሚያ ይባላል. በዚህ ረገድ የቁልፍ መንገዱ ጽንሰ-ሐሳብ በጣም አስፈላጊ ነው. የሚሽከረከር እና የኤሌትሪክ ማገናኛ ክፍል ውስጥ የተቆረጠው ጎድጎድ ነው።

ይህ ቦይ አንዳቸው ለሌላው ያላቸው አቅጣጫ ብዙውን ጊዜ ከተወሰነ ቁልፍ ጋር የተገጠመ መሆኑን ለማረጋገጥ ይረዳል። የማርሽ ዘንግ ቁልፎች በመደበኛነት በተለያዩ መጠኖች እንደ ከፊል ክብ፣ ካሬ እና አራት ማዕዘን እና የተለያዩ ቁሶች ይገኛሉ።

ስም

የምርት ሂደት

1. የ Gear Shafts የሙቀት ሕክምና ሂደት

ዘንጎች የማሽን ሂደት ውስጥ, በቂ ሙቀት ሕክምና ሂደቶች የማርሽ የማዕድን ጉድጓድ ያለውን ሜካኒካዊ ንብረቶች እና የማሽን ትክክለኛነት ለማረጋገጥ ዝግጅት መሆን አለበት, እና ደግሞ workpiece ያለውን machinability ለማሻሻል.

1) በአጠቃላይ ፣ የውስጥ ጭንቀትን ለማስወገድ ፣ ጥራጥሬዎችን ለማጣራት እና የማሽን ችሎታን ለማሻሻል ሻካራ ዘንጎች ከተፈጠሩ በኋላ መደበኛ ማድረግ የመጀመሪያው ሕክምና ነው።

2) ሻካራ ማሽነሪ ከተደረገ በኋላ የQ+T ሕክምናን ያዘጋጁ። በሻካራ ማዞር፣ ቁፋሮ እና ሌሎች ሂደቶች፣ አብዛኛው የማርሽ ዘንግ የማሽን አበል ይቋረጣል። በዚህ ደረጃ, የመቁረጥ ኃይል እና ሙቀት በጣም ትልቅ ነው. በኃይል እና በሙቀት አሠራር ስር, ዘንግ ትልቅ ውስጣዊ ጭንቀት ይኖረዋል. ውጥረቱን ከእርጅና ህክምና ይልቅ በQ+T ህክምና ሊወገድ የሚችል ሲሆን የሚፈለገውን ጥንካሬም በአንድ ጊዜ ማግኘት ይቻላል።

3) በዚህ ደረጃ, አስፈላጊ በሆኑ ቦታዎች ላይ ከማሽን አበል በስተቀር, ሌሎች ገጽታዎች እና ልኬቶች የንድፍ መስፈርቶች ላይ ደርሰዋል. በዚህ ጊዜ የጥንካሬ መስፈርቶችን ለማሟላት እና የእነዚህን ንጣፎች የመልበስ መቋቋምን ለማረጋገጥ የአካባቢያዊ ህክምናን በጥርስ እና ሌላ አስፈላጊ ወለል ላይ ያዘጋጁ። የሚቀጥለው የመጨረሻው የማሽን ሂደት የመጥፋት መበላሸትን ያስወግዳል.

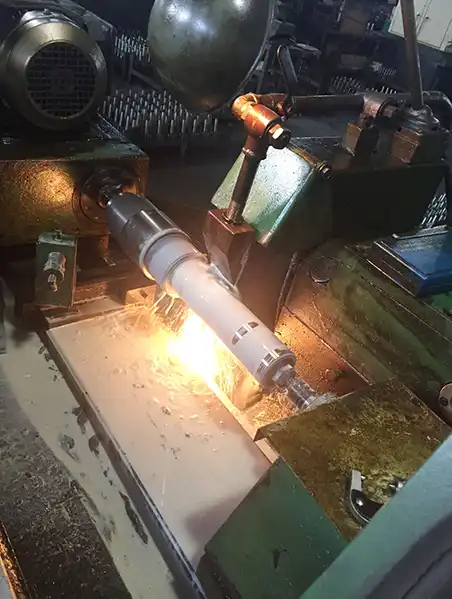

2. የማርሽ ዘንጎች የማሽን ሂደት

የማሽን ሂደቱ ቅደም ተከተል በመጀመሪያ የዳታውን ወለል በማረጋገጥ መርህ ላይ የተመሰረተ ነው, ከከፍተኛ ትክክለኛነት በፊት ያለውን አጠቃላይ ትክክለኛነት በማቀነባበር እና ዋና መጠኖችን በቅድሚያ በማቀነባበር ላይ የተመሰረተ ነው.

በማርሽ ዘንግ ማሽነሪ ሂደት ውስጥ, የሙቀት ሕክምና ወሰን ነው. ከQT ሕክምና በፊት ሻካራ ማሽነሪ፣ ከመጥፋቱ በፊት በከፊል ያለቀ ማሽነሪ፣ እና ከማጥፋት በኋላ ማሽን ይጨርሱ። በሌላኛው የገጽታ ሂደት ወቅት በጭንቀት እንዳይጎዳ ዋናውን የገጽታ ትክክለኛነት ለማስቀረት የማጠናቀቂያ ማሽኑን ሂደት በመጨረሻው ደረጃ ያዘጋጁ።

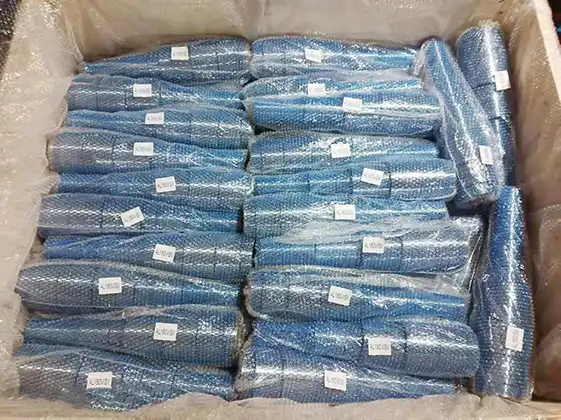

የምርት ጥቅል

የማርሽ ዘንግ ሂደቱን ሲያቀናጁ, የሚከተሉት ነጥቦችም ትኩረት ሊሰጣቸው ይገባል.

(1) የጥርስ ፕሮፋይል ማሽነሪ በአንፃራዊነት ትልቅ የሥራ ጫና እና አስቸጋሪ የሂደት ይዘት ስላለው፣ የጥርስ ፕሮፋይል ሻካራ ማሽነሪ ትክክለኛነቱን ለማሻሻል ከፊል አጨራረስ ማሽነሪ ጀርባ መደርደር አለበት። በጥርስ በከፊል መጥፋት ምክንያት የሚፈጠረውን የሙቀት ሕክምና መበላሸትን ለማስታገስ የጥርስ መገለጫው ማጠናቀቅ ከተጠናቀቀው ውጫዊ ገጽታዎች ሁሉ በስተጀርባ መስተካከል አለበት።

(2) ትልቁን ኤክሴርክል ከትናንሾቹ ኤክሳይክሎች በፊት በማቀነባበር በምርት ሂደቶች ውስጥ የዘንዶውን ጥብቅነት ለማረጋገጥ።

(3) ሌላው ሂደት፣ ለምሳሌ የማርሽ ዘንግ ቁልፍ መንገዱ በአጠቃላይ ከኤክሳይክል አጨራረስ መዞር ወይም ሸካራ መፍጨት በስተጀርባ መስተካከል አለበት፣ ነገር ግን መፍጨት ከመጠናቀቁ በፊት። ቁልፍ መንገዱ መታጠፍ ሳይጨርስ ከተፈጨ፣ ማሽኑን ሲጨርስ የሚቆራረጥ የመቁረጥ ንዝረት ይኖራል። የማቀነባበሪያውን ጥራት እና የቁልፍ ዌይ መጠኖች እና እንዲሁም መሳሪያውን ለመጉዳት ቀላል ያደርገዋል.
